Cableado estructurado
Te acompañamos con soluciones de ingeniería de alta calidad
El cableado estructurado es un sistema de cableado estandarizado que proporciona una infraestructura de telecomunicaciones, capaz de soportar múltiples sistemas de comunicación, como datos, voz y video. Es la base de las redes de comunicación en edificios y espacios industriales, facilitando la conectividad de los equipos y dispositivos.
Hagamos confiable tu sistema eléctrico, elige cómo empezar:
Diseño
Suministro
Instalación
Pre comisionamiento
Comisionamiento
Capacitación
Operación/Gestión
Optimización
Mantenimiento preventivo
Mantenimiento predictivo
Mantenimiento Correctivo
Normativas
Reglamento Nacional de Edificaciones (RNE)
Es la norma técnica de cumplimiento obligatorio en el Perú. Su objetivo principal es garantizar la seguridad estructural, la salubridad, la accesibilidad y la calidad de vida de los ocupantes de los edificios, así como la protección del medio ambiente. Asimismo, es el único marco normativo que establece los criterios y requisitos mínimos de calidad para el diseño, producción y conservación de las edificaciones y habilitaciones urbanas. Abarca aspectos relacionados a la construcción, incluyendo seguridad estructural, protección contra incendios, instalaciones eléctricas, instalaciones sanitarias y otros.
Ley de concesiones eléctricas y su reglamento
Este marco legal regula la inversión, desarrollo y operación de proyectos eléctricos en Perú, promoviendo la participación del sector privado en la generación y distribución de electricidad. La ley busca fomentar la competencia, la transparencia y la sostenibilidad en el sector eléctrico, garantizando un servicio de calidad para los consumidores.
Norma Técnica Peruana (NTP)
La NTP establece estándares específicos para garantizar la seguridad y la calidad en las instalaciones eléctricas. Abarca aspectos fundamentales como la selección de materiales, el diseño de circuitos y la ejecución de trabajos eléctricos. Su cumplimiento es esencial para prevenir accidentes y asegurar la eficiencia energética en todo tipo de edificaciones.
Ley de calidad eléctrica
La Ley de Calidad Eléctrica establece estándares que buscan proteger a los usuarios del suministro eléctrico deficiente. Se enfoca en asegurar que la energía proporcionada cumpla con parámetros de calidad en términos de voltaje, frecuencia y continuidad del servicio. Esta normativa es fundamental para mantener la satisfacción del usuario y la integridad de los equipos conectados a la red.
Código Nacional de Electricidad Utilización 2006
Este código regula de manera integral la instalación y el uso de sistemas eléctricos en edificaciones. Se centra en la seguridad de las personas y la protección de bienes, estableciendo requisitos sobre el diseño, la instalación y el mantenimiento de las instalaciones eléctricas. Busca fomentar buenas prácticas que aseguren un funcionamiento óptimo y seguro de los sistemas eléctricos.
NFPA70 - National Electrical Code (NEC)
Este código, originario de EE. UU., es una referencia esencial en muchas normativas internacionales. Establece criterios de seguridad para el diseño e instalación de sistemas eléctricos, abarcando desde cables y protecciones hasta la instalación de equipos eléctricos. Su implementación contribuye a la reducción de riesgos asociados a la electricidad y promueve prácticas seguras en la industria.
Código Nacional de Electricidad Suministro (2011)
Esta normativa define las condiciones técnicas y administrativas para la conexión y operación de redes eléctricas. Regula aspectos como el suministro de energía, los derechos y obligaciones de los usuarios y empresas, y establece criterios de calidad en la entrega de energía eléctrica. Su objetivo es asegurar un suministro continuo, confiable y eficiente para todos los usuarios.
IEC - International Electrotechnical Commision
La IEC es una organización internacional que desarrolla y publica normas que abarcan todas las tecnologías eléctricas y electrónicas. Sus normativas buscan promover la cooperación global y la estandarización en la industria eléctrica, facilitando el comercio internacional y asegurando un alto nivel de seguridad y eficiencia en el uso de la electricidad a nivel mundial.
Aplicaciones
Soporta redes de datos y telecomunicaciones en oficinas gubernamentales y centros de datos públicos.
Público
Facilita la comunicación entre equipos de control y automatización, así como sistemas de monitoreo y seguridad en fábricas.
Industrial
Integra sistemas de telecomunicaciones en oficinas, tiendas y centros de atención al cliente.
Comercial
Implementado en hogares inteligentes para la conexión de internet, telefonía y sistemas de seguridad.
Residencial
Utilizado en la red de comunicación interna de edificios corporativos y residenciales, asegurando la conectividad de sistemas de gestión y monitoreo.
Edificaciones
Soporta sistemas de comunicación médica, gestión de datos clínicos y equipos de diagnóstico conectados.

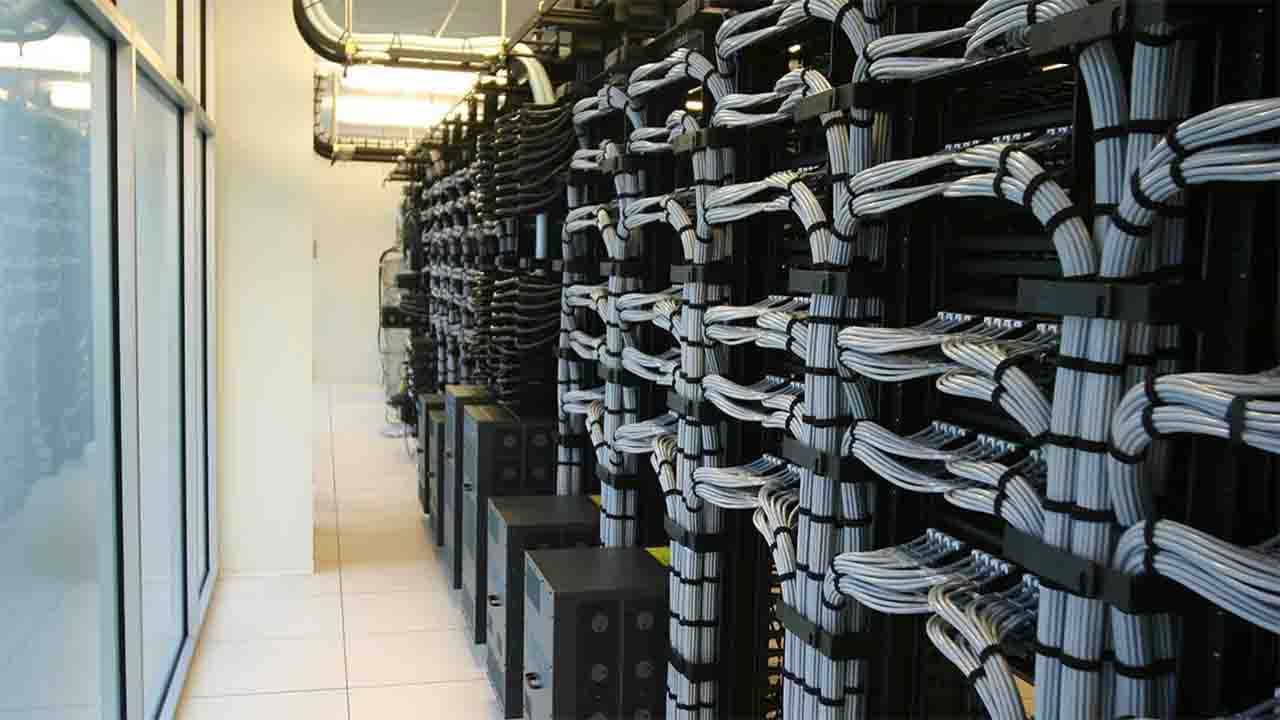

Centros de salud
Proporciona la conectividad necesaria para redes educativas y de investigación, permitiendo el acceso a recursos digitales y la comunicación entre departamentos.
Centros de estudios
Utilizado en la conexión de equipos de monitoreo y control en instalaciones remotas, asegurando una comunicación estable en condiciones extremas.
Minería
Proceso de trabajo
Aspectos claves de Cableado estructurado
¿Cuál es la importancia del cableado estructurado?
El cableado estructurado es esencial para garantizar una conectividad eficiente, organizada y escalable. Facilita la gestión de redes y reduce costos de instalación y mantenimiento, asegurando la estabilidad y calidad de las comunicaciones en cualquier entorno.
¿Cómo reducir costos con el cableado estructurado?
Al mejorar la eficiencia de las comunicaciones, se reducen los costos de tiempo y recursos asociados a fallas en la red y la necesidad de reparaciones o reconfiguraciones frecuentes.
¿Cuál es el beneficio de una buena instalación de cableado estructurado?
Una buena instalación de cableado estructurado permite una transmisión eficiente de datos y energía, facilitando una mejor conectividad y una gestión ordenada de la infraestructura tecnológica.
¿Por qué es importante darle mantenimiento al cableado estructurado?
El mantenimiento preventivo asegura la integridad de las conexiones, evita caídas en la red y prolonga la vida útil del sistema. Incluye la revisión y limpieza de puntos de conexión, pruebas de rendimiento y reemplazo de componentes dañados.
Componentes de un Cableado estructurado
Cables de par trenzado (UTP/STP)
Cables de fibra óptica
Patch panels
Conectores RJ-45
Racks o gabinentes

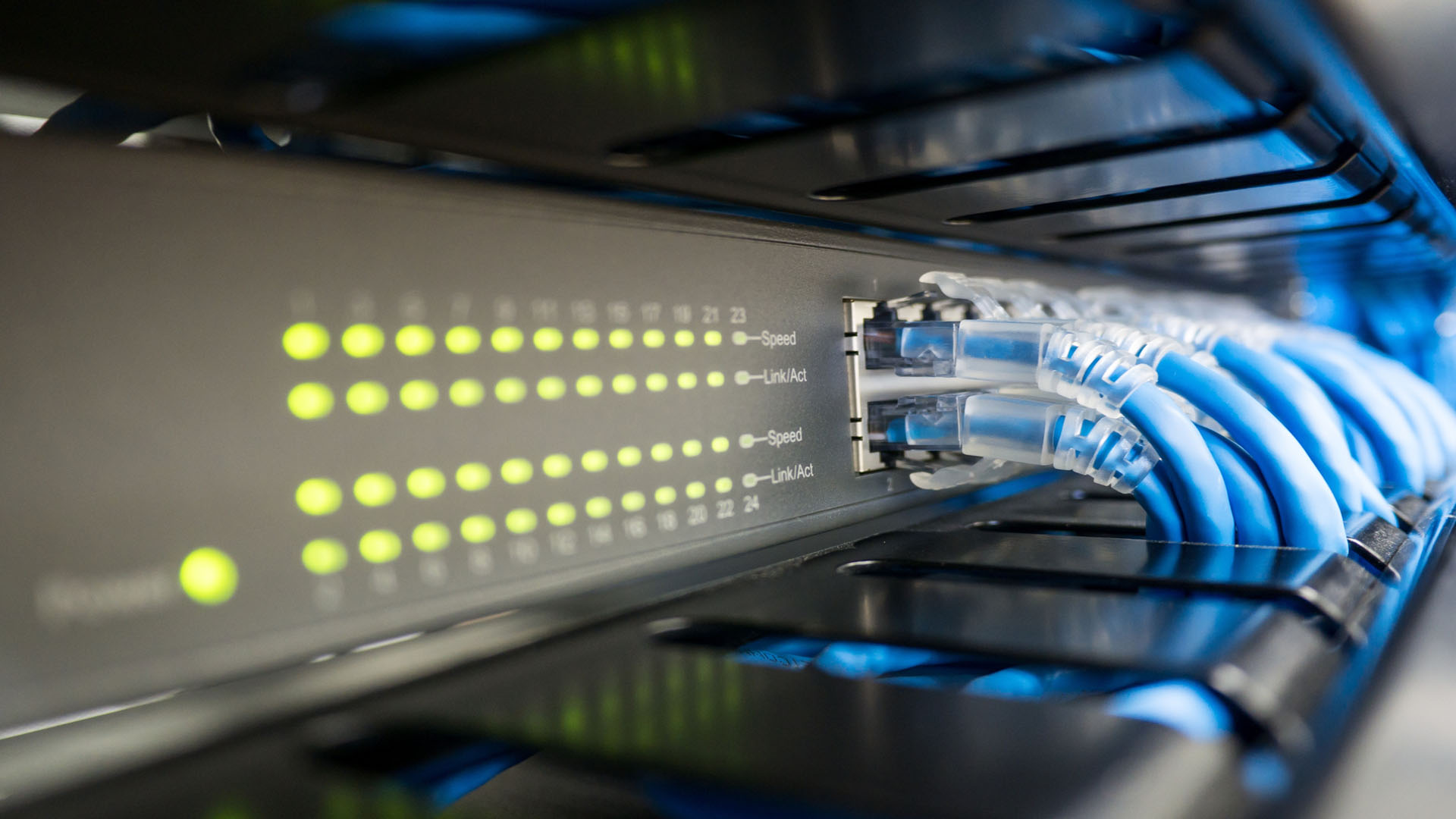

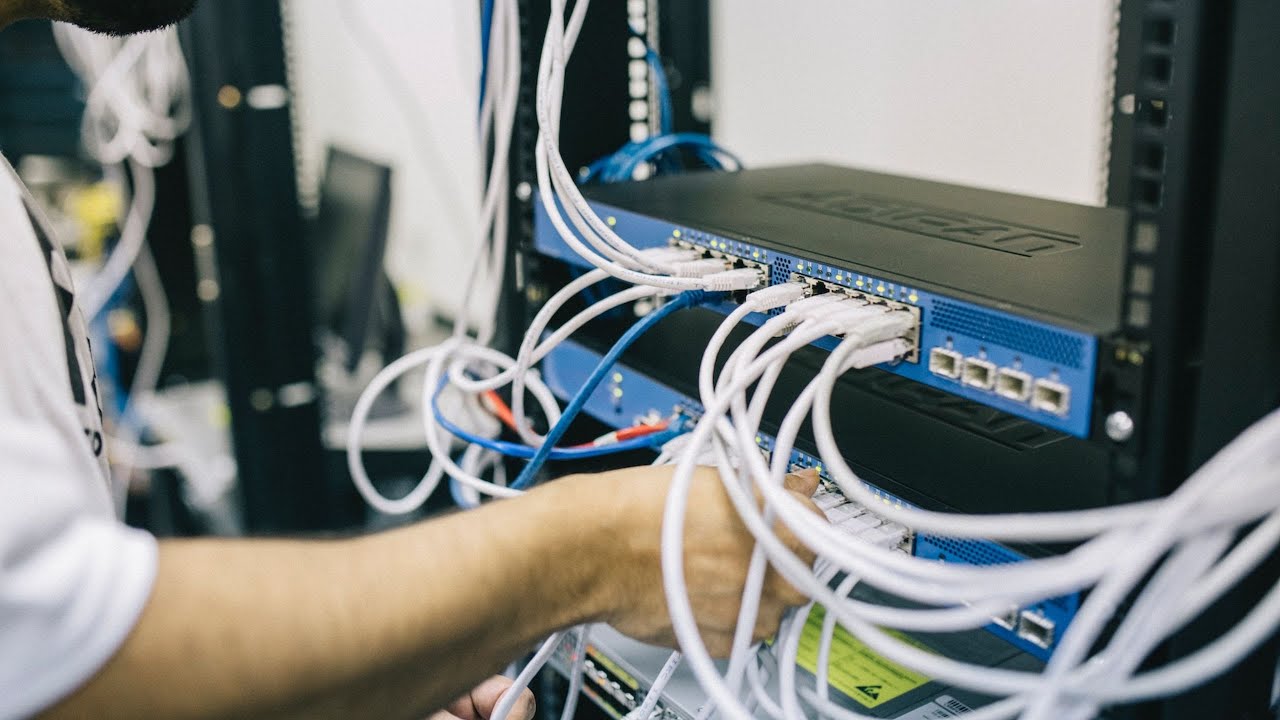

Tipos de Cableado estructurado
Peligros comunes
Mala gestión del cableado dentro del rack, lo que puede causar enredos o bloqueos.
Sobrecarga del gabinete con demasiados equipos o dispositivos sin calcular la capacidad de carga.
Falta de un sistema adecuado de ventilación o enfriamiento para los servidores.
Riesgos comunes
Riesgo de sobrecalentamiento o interferencias en la señal que afecten la continuidad del servicio.
Colapsos estructurales o mal funcionamiento de los equipos debido a la falta de espacio para una ventilación adecuada o posibles cortes eléctricos.
Aumento de la temperatura, lo que puede provocar fallas en los componentes electrónicos.
Posible consecuencia
Interrupciones en el servicio crítico del servidor o fallos en los sistemas eléctricos debido a conexiones mal gestionadas.
La sobrecarga puede llevar a fallos en el suministro eléctrico y daños a los equipos, afectando la operación de los sistemas críticos de la subestación.
La acumulación de calor puede reducir la vida útil de los equipos y generar caídas inesperadas del sistema, comprometiendo la estabilidad y el funcionamiento de la subestación.
Recomendaciones
Implementar un sistema de gestión de cables estructurado, etiquetando claramente los cables y utilizando conductos apropiados para evitar interferencias y asegurar un flujo de aire adecuado.
Revisar la capacidad máxima del rack y asegurarse de que los equipos instalados no excedan el límite de peso ni interfieran con la circulación de aire dentro del gabinete.
Instalar sistemas de ventilación o climatización específicos para racks, como aire acondicionado de precisión o ventiladores distribuidos estratégicamente para garantizar una temperatura controlada y evitar el sobrecalentamiento.
